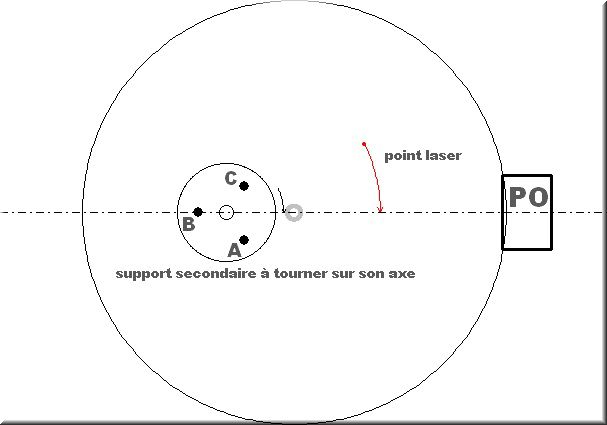

Reprenons un peu plus haut : nous avons le secondaire bien centré dans le PO.
Le but de la manoeuvre est qu'il conserve sa place durant la collimation au laser et pour cela nous allons ammener dans un premier temps le point laser sur l'axe PO/pastille centrale du primaire, non pas en touchant aux vis du secondaire, mais en desserant un poil la vis de collim située sur l'axe du PO marquée "B" et en faisant pivoter à la main le support du secondaire.
Une fois le point laser sur cet axe PO/centre primaire, nous allons l'ammener au centre de la pastille du secondaire à l'aide des vis de collimation, mais on voit que maintenant il n'y aura plus qu'à agir sur cet axe, donc on agira sur principalement sur la vis B.
Les vis A et C seront serrées/desserées de façon égales pour compenser le desserrage/serrage de la vis B, et durant ce temps le secondaire conserve son centrage dans le PO.
Ensuite terminer la collimation en renvoyant le faisceau laser au centre de la cible à l'aide des vis de collimation du miroir primaire.
Et, si vous le voulez, vous pourrez ensuite vérifier au cheshire ou à l'oeilleton que votre miroir secondaire est toujours bien centré et que votre collimation reste la même qu'au laser.

Résumé en page suivante ....
